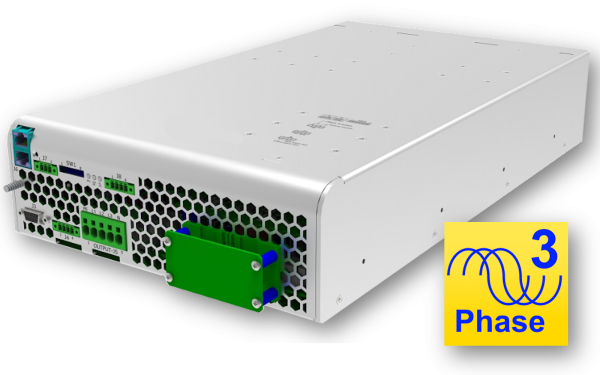

6000VA III-Phasen Inverter für Bahnanwendungen

Echte sinusförmige 3-Phasen Ausgangsspannung
Ideal zum Versorgen von AC Motorsteuerung
Einstellbare Ausgangsfrequenz 50/60Hz
Einstellbare Ausgangsspannung
Hohe Eingangs-Ausgangs-Isolierung von 3000 Vrms
Inhibit = fern ein- / ausschaltbar optogekoppelt
Alarmsignal  durch isolierte Relaiskontakte
Drehrichtungsänderung (Motorversorgung),
RS232 Schnittstelle
CAN-BUS (optional)
Parallelbetrieb (optional)
Bahnversion EN50155 (optional)
Feuer und Rauch: EN45545-2 zugelassen
Hoher Wirkungsgrad bis zu 94%

ALLGEMEIN:

Bei der ODX-6000-Serie handelt es sich um eine Serie sehr kompakter DC/AC-Inverter mit einem echten dreiphasigen Sinusausgang für 70Vac bis 3P400Vac mit einer galvanischen Trennung zwischen Ein- und Ausgang.

Die ODX-6000 - Inverter sind wahlweise für 24Vdc, 48Vdc, 72Vdc oder 110Vdc Gleichstromversorgung erhältlich.

Je nach Eingangsspannung erreichen die Inverter bis zu 94% Wirkungsgrad und liefern eine Wirkleistung von 3500W bis 6000W.

Ein außerordentliches Merkmal der ODX Spannungswandler ist die Fähigkeit als Motorenstzeuerung eingesetzt werden zu können und die dafür benötigte Überlastfähigkeit.

FUNKTIONEN:

Die Frequenz der Ausgangsspannung kann zwischen 50Hz und 60Hz gewählt werden via DIP-Schalter.

Ansteuerbar via serielle RS232 Schnittstelle

Fern ein-/ ausschaltbar (Inhibit)

Der ODX-6000 als Motorsteuerung:

Die Drehzahl des Motors kann durch geeignetes Spannungs-/Frequenzverhältnises eingestellt werden.

Softstart von Motoren, durch linearen Anstieg von 70Vac bis zum eingestellten Spannungswert und Anstieg von Anfangsfrequenz bis eingestellte Frequenz
(möglicher Frequenzbereich 5…75Hz).
Diese Anlaufsequenz kann via RS232 Schnittstelle geändert werden.

Daneben kann im „Reverse Mode“ die Drehrichtung eines Motors geändert durch Anlegen einer Steuerspannung (15V…143Vdc) werden.

Und im „Mid Power Mode“ zwischen zwei verschiedenen Frequenzen geregelt werden.

GERÄTESCHUTZ

Der Satus von Ein- und Ausgang des DC/AC Wandlers kann über isolierte Halleiter-Realais abgefragt werden.

Das Einstellen und Überwachen von Parametern kann über die serienmäßige RS-232 erfolgen.

Der Ausgang des ODX-6000 besitzt Überlastschutz (OVP), Überstromschutz (OCP) und ist kurzschlußsicher (SCP).

Daneben ist der Eingang vor Unter- und Überspannung geschützt,
dies nicht zuletzt zum Schut der Batterie vor schädlicher Tiefentladung der Versorgungsbatterie.

Vor einer möglichen Überlastung schützt eine interne Mikroprozessortechnik, die den Ausgang des Wandlers bei Überlastung und Kurzschluss abschaltet und in Hicup-Mode versucht alle 2 Sekunden einen Restart bis nach 3 maligen Wiedereinschaltversuchen das Gerät zur Sicherheit ganz abschaltet.

Im Fehlerfall werden diese durch eine LED für Eingang (LED grün OK) und eine für den Ausgang (LED rot Überlast) optisch angezeigt und auch als Signal ausgegeben werden.

PARALLELBETRIEB

Leistungssteigerung durch Parallelbetrieb sind bis zu 30kW erreichbar.

Zur Leistungssteigerung können bis zu 5 ODX6000 (Option P)  paralallel zusammengeschlossen werden. In diesem Fall übernimmt ein ODX-6000 die Masterfunktion die anderen 4 arbeiten im Slave-Modus.

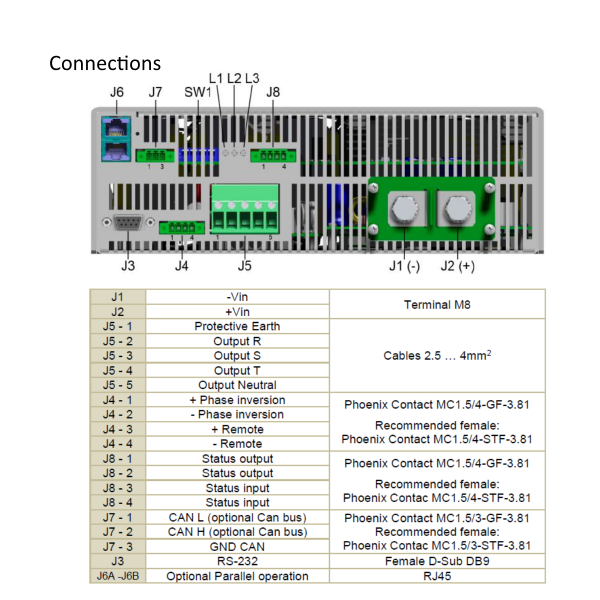

Für die Kommunikation der Inverter untereinander werden diese über die RJ45-Buchsen verbunden.

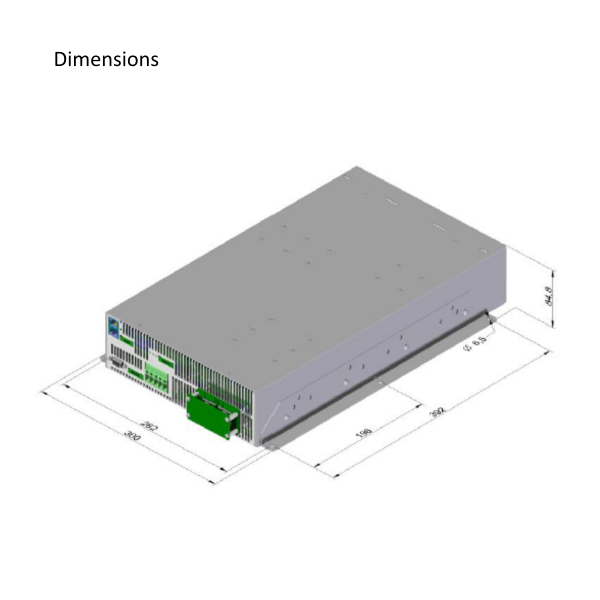

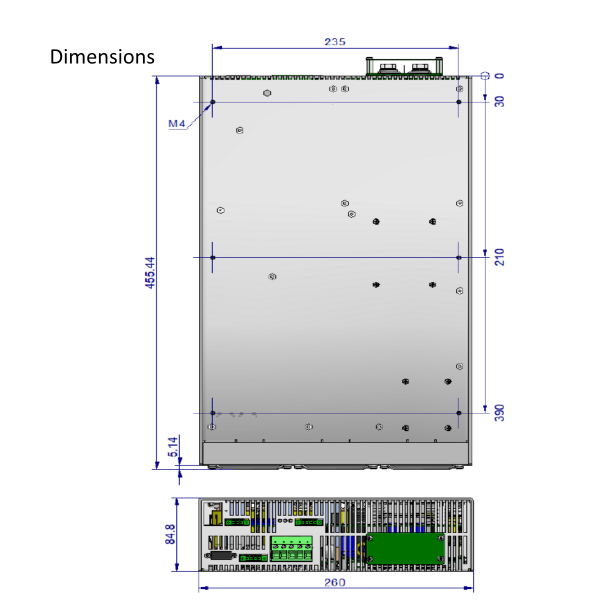

ZUBEHÖR

Vervollständigt werden die Wechselrichter durch ein umfangreiches Zubehör für Wandmontage, T35 DIN-Rail Montage oder 19“ – Einschubtechnik im Schaltschrank.

Der Anschluß des DC-Eingangs erfolgt über M6 Gewindebolzen der AC Ausgang erfogt über Käfigklemmen.

ANWENDUNGEN:

Das Einsatzgebiet sind professionelle Anwendungen in der Industrie, regenerativen Energien, Photovoltaik, Nutzfahrzeuge, Einsatzfahrzeuge, Bahntechnik, Baufahrzeuge, Traktor und andere landwirtschaftliche Fahrzeuge, Sonderfahrzeugbau, Schiffe, Marine und überall, wo es auf höchste Zuverlässigkeit ankommt.

GARANTIE

Dafür spricht auch die Garantie von 3 Jahren für industriellen Einsatz und sogar 5 Jahre für Anwendungen in der Bahntechnik.

VARIANTEN:

ODX-6000-7502     24Vdc            400Vac          3500W

ODX-6000-7505     48Vdc            400Vac          6000W

ODX-6000-7507     72Vdc            400Vac          6000W

ODX-6000-7506     110Vdc         400Vac          6000W

OPTIONEN:

P         Parallelbetrieb + CAN-Bus
K         Motorbetrieb + CAN-Bus
N         CAN-Bus

B         Industrie
T          Bahntechnik EN50155
